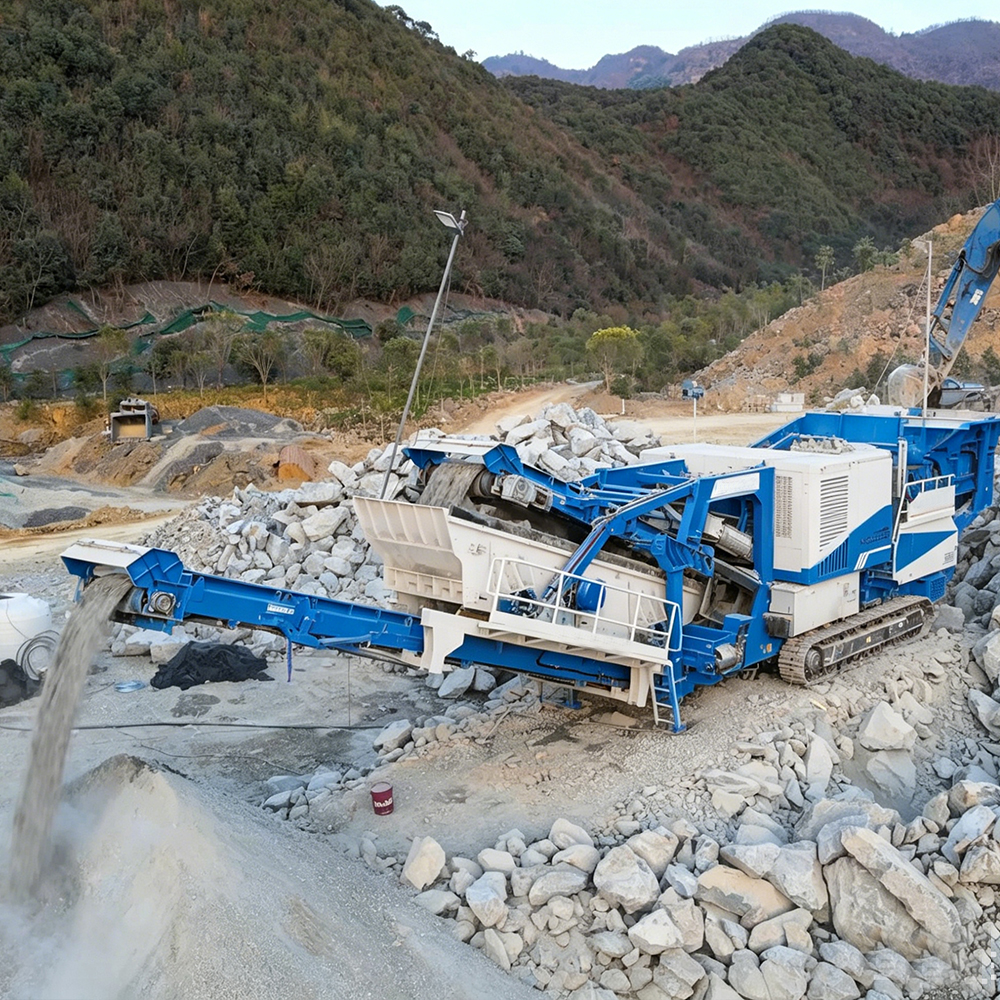

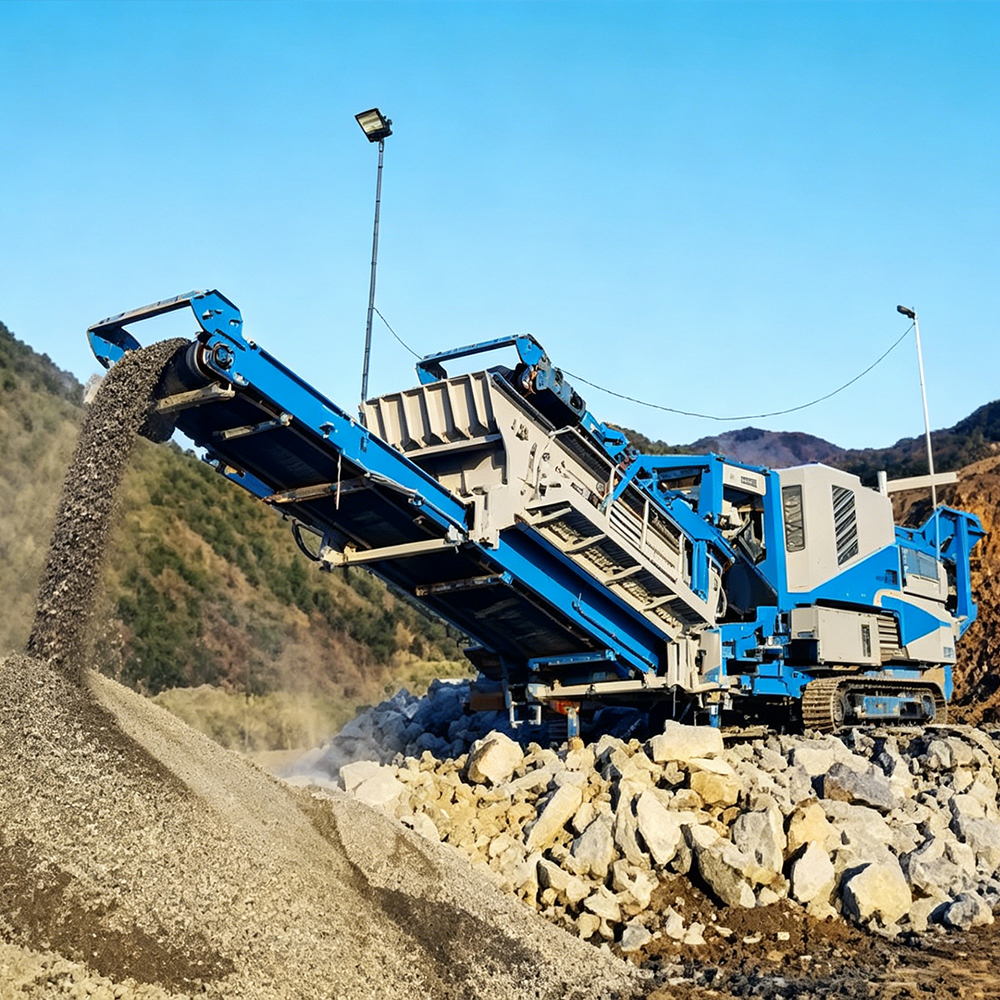

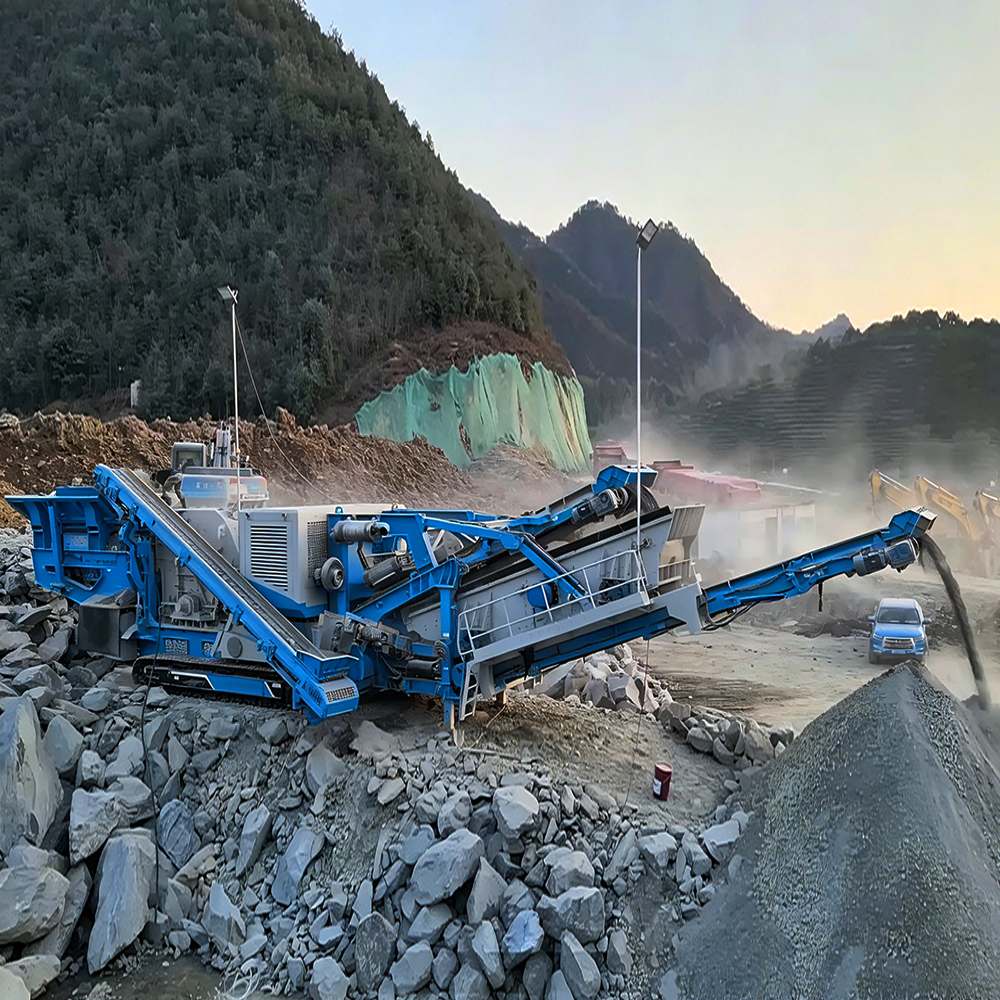

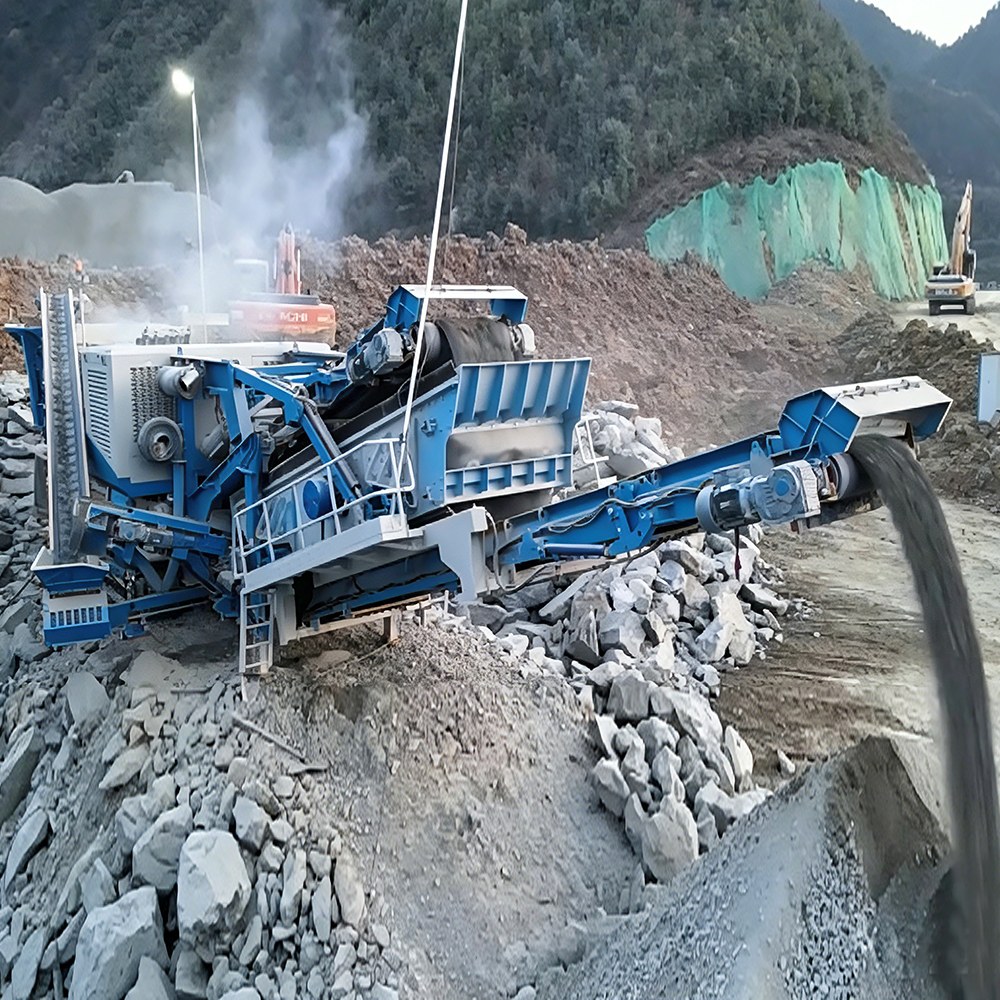

Комбинированный аппарат для регенерации мелкого песка
Гусеничная мобильная комбинированная установка для дробления и просеивания
Установка специально разработана для обработки высокоизносостойких твёрдых пород, таких как гранит и базальт, и подходит для вторичного и третичного тонкого дробления и просеивания. Интегрированная гусеничная ходовая часть обеспечивает гибкость при перемещении, что делает эту модель основной для мобильных проектов по переработке твёрдых пород.
Описание
маркер
Описание продукции
Гусеничная мобильная комбинированная установка для дробления и просеивания серии TX3 компании Zhongyu Dingli представляет собой интегрированное высокоэффективное оборудование для переработки горных пород средней и высокой твердости. Установка включает в себя три основных модуля: высокоинтегрированный вибрационный питатель, многоцилиндровую конусную дробилку и трехслойную двухступенчатую просеивающую установку. Одно такое устройство позволяет достичь таких же результатов по дроблению и сортировке, как и стационарная линия из отдельных агрегатов. Оборудование оснащено независимым устройством предварительного просеивания, которое позволяет заранее удалять мелкую пыль, что значительно повышает производительность установки и эффективно продлевает срок службы футеровки конусной дробилки; одновременно модернизирована гибридная система привода (гидравлическая и электрическая), в сочетании с интеллектуальным ПЛК-управлением, что позволяет быстро вводить установку в эксплуатацию одним нажатием кнопки. Установка специально разработана для обработки высокоизносостойких твёрдых пород, таких как гранит и базальт, и подходит для вторичного и третичного тонкого дробления и просеивания. Интегрированная гусеничная ходовая часть обеспечивает гибкость при перемещении, что делает эту модель основной для мобильных проектов по переработке твёрдых пород.
Сферы применения
1. Вторичное и третичное дробление и просеивание износостойких пород средней и высокой твердости, таких как гранит, базальт, речной галечник, диорит и т. д.
2. Комплексная переработка высококачественного щебня и искусственного песка на заводах по производству песка и щебня
3. Мелкое дробление и классификация железной и медной руды на металлургических рудниках
4. Мобильная переработка щебня с высокой степенью сортировки на месте для строительства дорог, мостов и инфраструктуры
5. Мобильная линия дробления и просеивания руды с высоким содержанием кремния и высокой износостойкостью
Основные технические характеристики
• Производительность: 150–430 тонн/час
• Установленная мощность всего агрегата: 362,1 кВт
• Модель основного агрегата: многоцилиндровая гидравлическая конусная дробилка MHP300
• Габариты основного агрегата: 1120
• Конфигурация просеивания: трехярусный двухсекционный вибрационный грохот, позволяющий получать готовый щебень различных фракций
• Тип привода: подключение к городской электросети, дизель-генераторная установка мощностью 500 кВт с возможностью работы как от дизельного топлива, так и от электроэнергии
Таблица технических характеристик модели
| Модель установки | Вес (т) | Мощность установки (кВт) | Модель основного агрегата | Габариты основного агрегата | Дополнительная комплектация |
| TX3C | 79 | 362.1 | MHP300 | 1120 | Нет |
| TX3CE | 83 | 362.1 | MHP300 | 1120 | Автономная система предварительного просеивания, трехступенчатое просеивание, конвейеры с выгрузкой с обеих сторон, гибридный (дизель-электрический) генераторный агрегат мощностью 500 кВт |
Подробное описание функций модулей установки
1. Бункер
Бункер сверхбольшой вместимости, изготовленный из сварной конструкции из тяжелой стальной пластины Q355B, обладает высокой ударопрочностью при работе с крупногабаритным сырьем; бункер оснащен гидравлическим механизмом складывания, что обеспечивает удобство складывания для транспортировки и развертывания на месте, а также сокращает трудозатраты на монтаж и демонтаж.
2. Автономная система предварительного просеивания
Встроенный автономный блок предварительного просеивания сначала отделяет мелкую пыль от сырья, предотвращая попадание мелких частиц в дробильную камеру и, как следствие, избыточное измельчение. Это повышает производительность установки на 20 %, значительно снижает износ конических футеровок и продлевает срок службы изнашиваемых деталей.
3. Многоцилиндровая конусная дробилка
Многоцилиндровая конусная дробилка MHP300 с многослойным дроблением, имеющая дробильную камеру, оптимизированную для износостойких пород высокой твёрдости, обеспечивает высокий степень дробления и округлую форму дробленого материала, подходящая для вторичного и третичного мелкого дробления и формирования твердых пород.
4. Сито для возврата материала
Огромная площадь просеивания, размер ячеек сетки может быть адаптирован в соответствии с потребностями; оснащен гидравлической опорной конструкцией, что упрощает техническое обслуживание и замену сетки; отсеянный крупный материал, не соответствующий спецификации, подается на ленточный конвейер рециркуляции для повторного дробления в замкнутом цикле.
5. Ленточный конвейер рециркуляции
Перемещает отсеянный крупный заполнитель, не соответствующий спецификации, обратно в бункер для повторного дробления, формируя замкнутый технологический цикл, что гарантирует полное соответствие размера готового заполнителя установленным стандартам без необходимости использования дополнительного оборудования для рециркуляции.
6. Конвейер для выгрузки готовой продукции
Два независимых конвейера для выгрузки готовой продукции с обеих сторон, гидравлическая складная конструкция, возможность регулировки направления выгрузки влево или вправо, гибкая организация размещения отвалов на площадке; в конвейерную ленту встроен прослойка, предотвращающая разрывы, а на обратной стороне установлены гребенчатые опорные ролики и верхний и нижний очистители, что снижает износ от прилипания материала и продлевает срок службы ленты.
7. Магнитный сепаратор
Обладает высокой магнитной силой, что позволяет эффективно отделять металлические примеси (такие как металлолом и арматура), смешанные с сырьем, предотвращая попадание металла в дробильную камеру и повреждение оборудования; магнитное расстояние и угол наклона регулируются, что обеспечивает стабильную эффективность удаления железа.
8. Силовой модуль
Оснащен дизельным двигателем Cummins, отличающимся высокой мощностью и стабильной работой; Модель TX3CE комплектуется генераторной установкой мощностью 500 кВт, обеспечивающей свободное переключение между дизельным и электрическим питанием: на строительных площадках с доступной электросетью используется сетевое питание для снижения затрат, а на удаленных объектах без подключения к электросети — автономное электроснабжение.
9. Ограждения и защитные кожухи платформы
Уширенные поручни + встроенная лестница, соответствующие принципам эргономики, обеспечивают безопасность и удобство при осмотре решеток, ремонте основного агрегата и проведении ежедневного технического обслуживания; защитные кожухи полностью покрывают конструкцию, исключая угрозы производственной безопасности.
10. Модуль ходовой части
Гидравлическая гусеничная ходовая часть с увеличенной колесной базой в сочетании с высокоскоростным гидравлическим ходовым двигателем обеспечивает превосходные характеристики при подъеме по склонам и поворотах. Оборудование может свободно перемещаться по сложной местности, такой как грязь, ямы и перепады высот на горнодобывающих предприятиях, без необходимости транспортировки на прицепе.
11. Модуль рамы
Усиленная сварная конструкция для тяжелых условий эксплуатации, изготовленная из высокопрочных листовых материалов, устойчивых к низким температурам. Машина обладает высокой несущей способностью и устойчивостью к вибрациям, не деформируется при длительной непрерывной работе, что обеспечивает стабильную работу оборудования и более длительный срок службы всей машины.
Описание функций дополнительных модулей
1. Автономная система предварительного просеивания
Предварительное отсеивание мелкой глины и мелкого песка из сырья снижает нагрузку на основной агрегат, повышает производительность всей установки на 20 % и уменьшает износ футеровочных пластин. Подходит для переработки горной руды с высоким содержанием глины и мелких частиц.
2. Трехслойное просеивание + конвейеры с двусторонней разгрузкой
Трехслойные сита позволяют за один проход отделить готовый щебень трех фракций, а конвейеры с двусторонней разгрузкой синхронно распределяют материал, обеспечивая раздельное складирование щебня разных фракций. Это исключает необходимость повторного просеивания и позволяет выполнить дробление и сортировку за один цикл.
3. Гибридная (дизель-электрическая) генераторная установка мощностью 500 кВт
Возможность свободного переключения между двумя режимами питания: на городских строительных площадках и в местах со стабильной электросетью используется городское электроснабжение, что позволяет экономить на топливе; в отдаленных горных районах и на открытых карьерах, где отсутствует внешний источник питания, генераторная установка обеспечивает автономное электроснабжение, позволяя вести круглосуточное бесперебойное производство.
Пять основных преимуществ продукта
1. Интегрированная конструкция, объединяющая дробление и просеивание, эквивалентная полноценной стационарной производственной линии
На одной гусеничной платформе интегрированы все технологические процессы: подача материала, конусная дробка, трехступенчатое просеивание и цикл рециркуляции материала. Одно устройство заменяет несколько отдельных агрегатов, что позволяет значительно сократить затраты на закупку, транспортировку и строительные работы, а также уменьшить занимаемую площадь.
2. Независимая система предварительного просеивания, удваивающая эффективность переработки твердых пород
Предварительное просеивание, удаляющее грязь и мелкую порошкообразную фракцию, решает проблемы забивания твердых пород с примесью грунта и высокой нагрузки на основную установку, что значительно повышает производительность, снижает износ быстроизнашиваемых деталей и сокращает долгосрочные затраты на расходные материалы.
3. Двойной привод — гидравлический и электрический — адаптируется к любым условиям работы без ограничений по электроснабжению
Гибкое переключение между двумя источниками питания — городской электросетью и дизель-генератором — позволяет сочетать экологически безопасные работы в городских условиях с мобильными операциями на удаленных горнодобывающих предприятиях без доступа к электросети, что расширяет диапазон применимых условий эксплуатации и повышает экономическую эффективность производства.
4. Самоходная гусеничная ходовая часть, быстрая передислокация и запуск в эксплуатацию
Интегрированная гусеничная ходовая часть обеспечивает самостоятельное передвижение, устраняя необходимость в буксировке и заливке стационарного фундамента. Перемещение на новую площадку не требует демонтажа и сборки оборудования: достаточно просто развернуть установку на месте, чтобы приступить к работе, что делает её идеальным решением для краткосрочных проектов по мобильному дроблению в нескольких точках.
5. Трехступенчатая просеивательная система с замкнутым циклом, точный и контролируемый гранулометрический состав готовой продукции
Трехступенчатая сортировка с помощью сит + замкнутый цикл с возвратом материала: крупный материал автоматически возвращается на повторную дробление. Готовый заполнитель имеет правильную форму и однородный гранулометрический состав, что полностью удовлетворяет требованиям к заполнителю для строительства объектов с высокими стандартами, таких как автомагистрали и мосты.
Подходящие материалы для переработки
Гранит, базальт, речной галечник, диорит, кварцевый камень и другие твердые породы с высоким содержанием кремнезема и высокой износостойкостью; железная руда, руда цветных металлов; различные виды сырья высокой твердости из горнодобывающей промышленности, а также сырье для производства строительного щебня.
Стандартный технологический процесс
Сырье подается в бункер большой вместимости → Проходит независимую предварительную просеивку для удаления мелкой пыли (опция) → Крупные фракции, соответствующие требованиям, поступают на дробилку с многоцилиндровым конусом → Измельчённый материал транспортируется на трёхярусное сортировочное сито с обратной подачей → Готовая продукция, соответствующая требованиям, выгружается на отдельные кучи с помощью двусторонних боковых конвейеров; крупные фракции, не соответствующие требованиям, возвращаются в бункер с помощью конвейера обратной подачи для повторного измельчения в замкнутом цикле; установка может переключаться между питанием от сети и дизель-генератора для обеспечения непрерывного производства.
